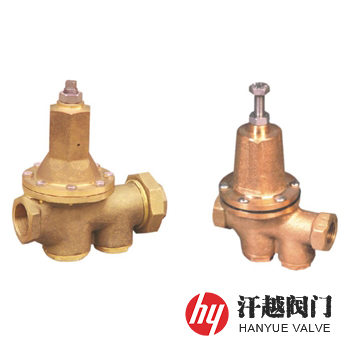

200P減壓閥是一種由閥體、閥瓣、濾網、O型圈、彈簧壓蓋和彈簧等部件組成，利用出口壓力變化，直接控制閥瓣運動的直接作用式可調減壓閥，其采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其他清水系統中，該閥在一定流水范圍內可控制閥門出口壓力為一相對固定值。本產品端部連接方式為內螺紋，具有體型小巧，易于安裝等特點，其附有內置式濾網，可方便整體安裝作業，避免雜物堵塞，使其更加安全可靠。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | ZCuAl10Fe3 | CF8 | CF3 | CF8M | CF3M |
2 | 閥 瓣 | ZCuAl10Fe3 | CF8 | CF3 | CF8M | CF3M |
3 | 閥 蓋 | ZCuAl10Fe3 | CF8 | CF3 | CF8M | CF3M |
4 | 彈簧壓蓋 | 304 | 304 | 304L | 316 | 316L |
5 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
6 | O 型 圈 | NBR | NBR | NBR | NBR | NBR |
7 | 膜 片 | NBR | NBR | NBR | NBR | NBR |
8 | 調節彈簧 | 60Si2Mn | 304 | 304L | 316 | 316L |
9 | 螺 栓 | 304 | 304 | 304 | 316 | 316 |
10 | 螺 母 | 304 | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
最高流速(m/s) | — | 6 | 6 | — | — |
減壓范圍(MPa) | — | ≤0.7 | ≤0.7 | — | — |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||||
螺紋尺寸 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||||
適用介質 | 空氣或非腐蝕性液體 | ||||
工作溫度 | 0℃ ~ 100℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 公稱尺寸 NPS | 尺寸mm | |||
L | H | H1 | G | |||
10 ~ 16 | 15 | ? | 112 | 170 | 130 | ?" |
20 | ? | 112 | 183 | 130 | ?" | |
25 | 1 | 135 | 189 | 143 | 1" | |
32 | 1 ? | 165 | 242 | 195 | 1 ?" | |
40 | 1 ? | 192 | 273 | 222 | 1 ?" | |
50 | 2 | 231 | 307 | 252 | 2" | |
65 | 2 ? | 260 | 282 | 210 | 2 ?" | |
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、最高進口壓力、最低進口壓力、出口壓力范圍、工作介質和工作溫度及流量等，本產品安裝時不要隨便打開彈簧罩，應進行以下工作：①清洗內腔和內腔零件；②檢查連接螺釘是否均勻擰緊，③閥前管道必須沖洗干凈。
